Безрамочный щелевой диффузор G-LOOK

Безрамочный щелевой диффузор G-LOOK

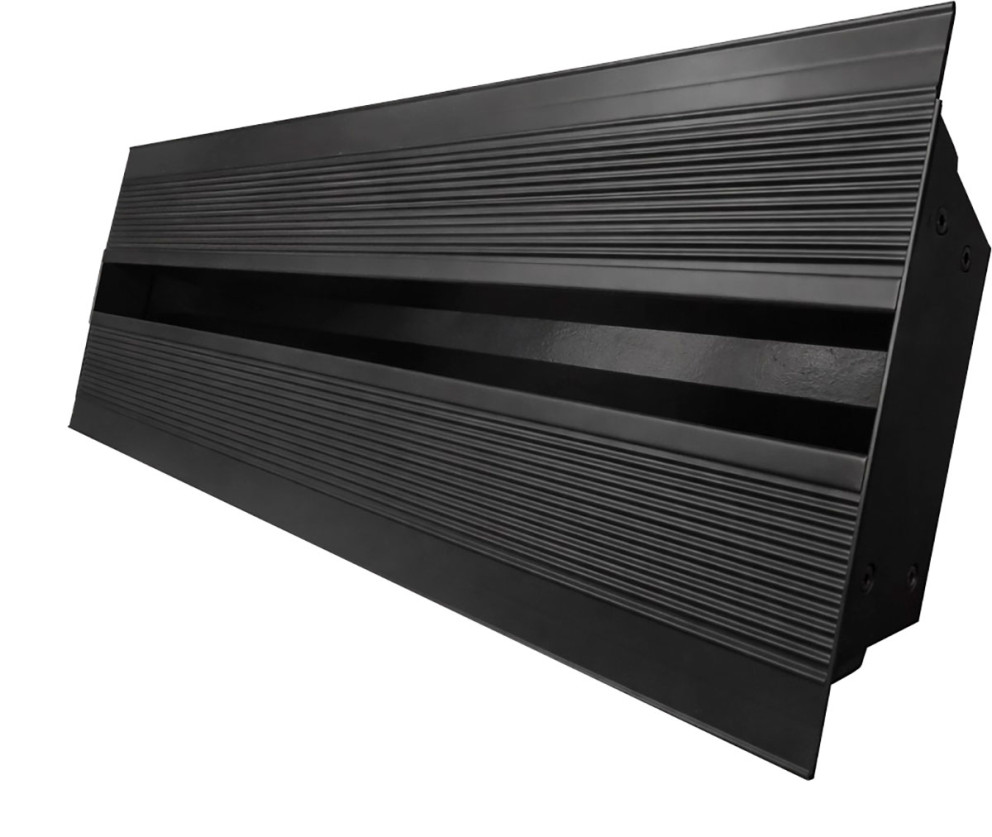

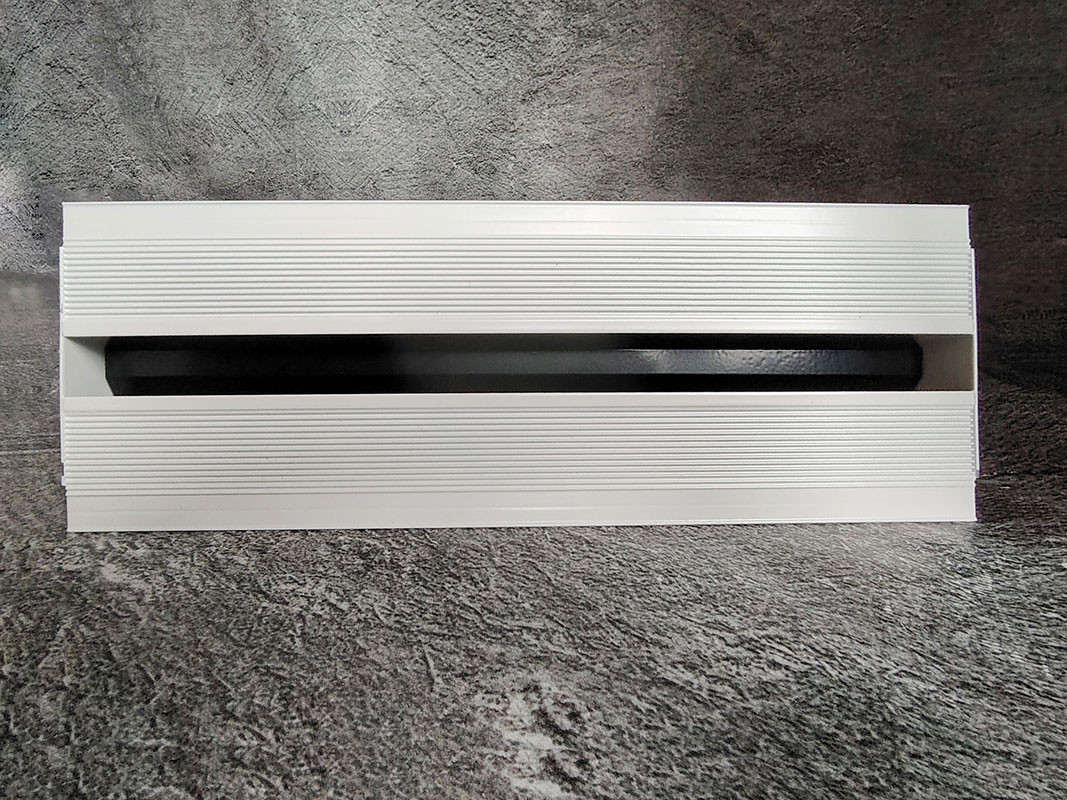

Диффузор G-Look относится к щелевым решеткам скрытого монтажа. Решетки устанавливаются в подвесные потолки из гипсокартона, формируя непрерывные линии с активными и неактивными зонами без нарушения общей целостности. Данные диффузоры предназначены для подачи и вытяжки воздуха.

Характерной особенностью данной решетки является дефлектор, который регулирует направление потока воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объема воздуха. Их можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12˚С.

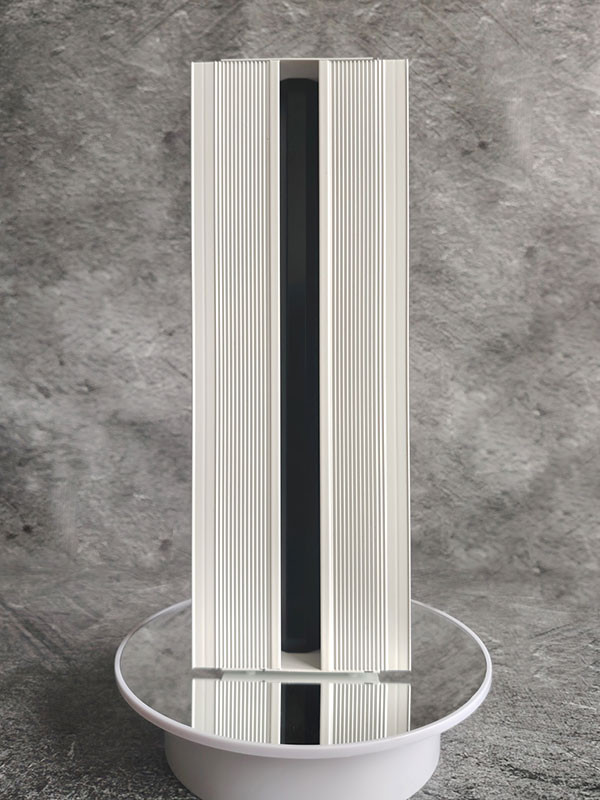

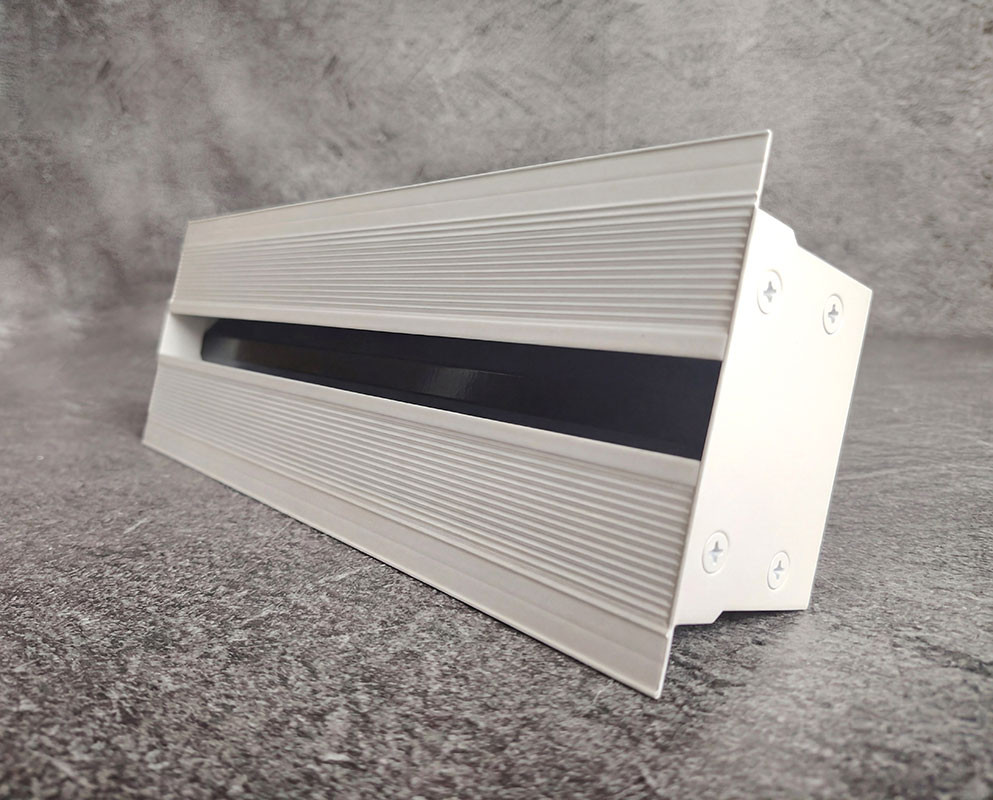

Рамка решетки имеет ребристую поверхность для лучшей адгезии финишного материала отделки. Под шпаклевку в рамке предусмотрена полка 0,9 мм. После монтажа диффузора видимой частью остается лишь щель, образующая лаконичную непрерывную линию.

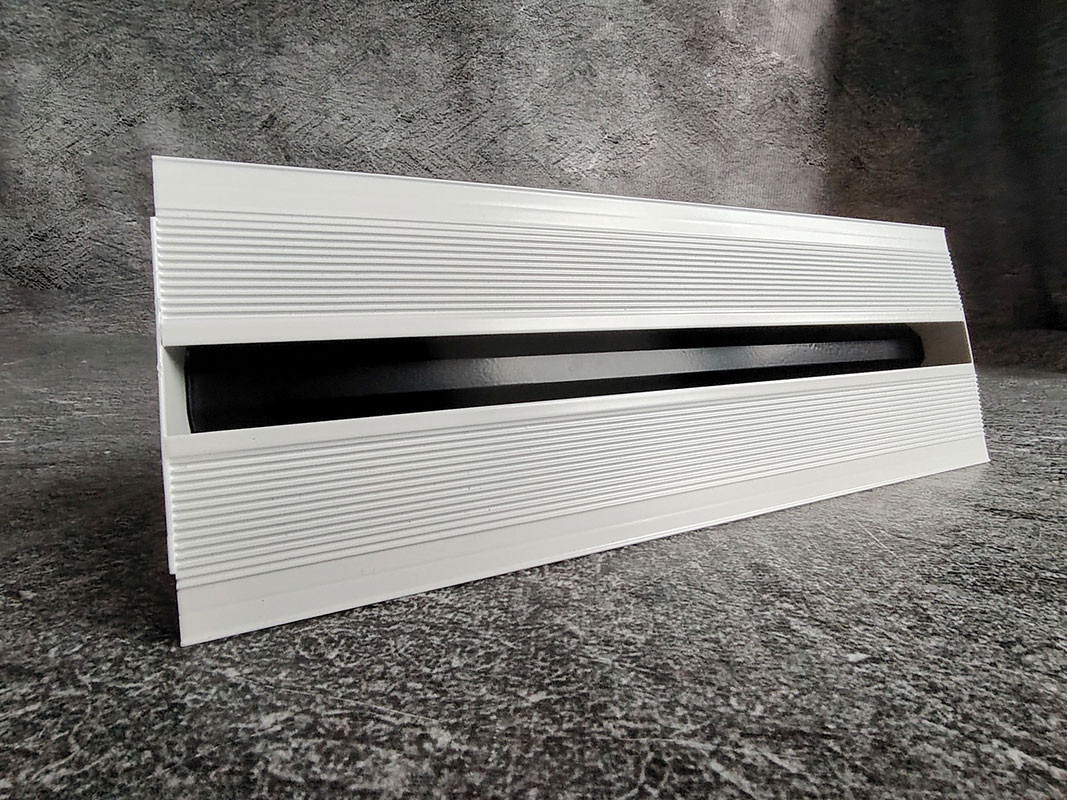

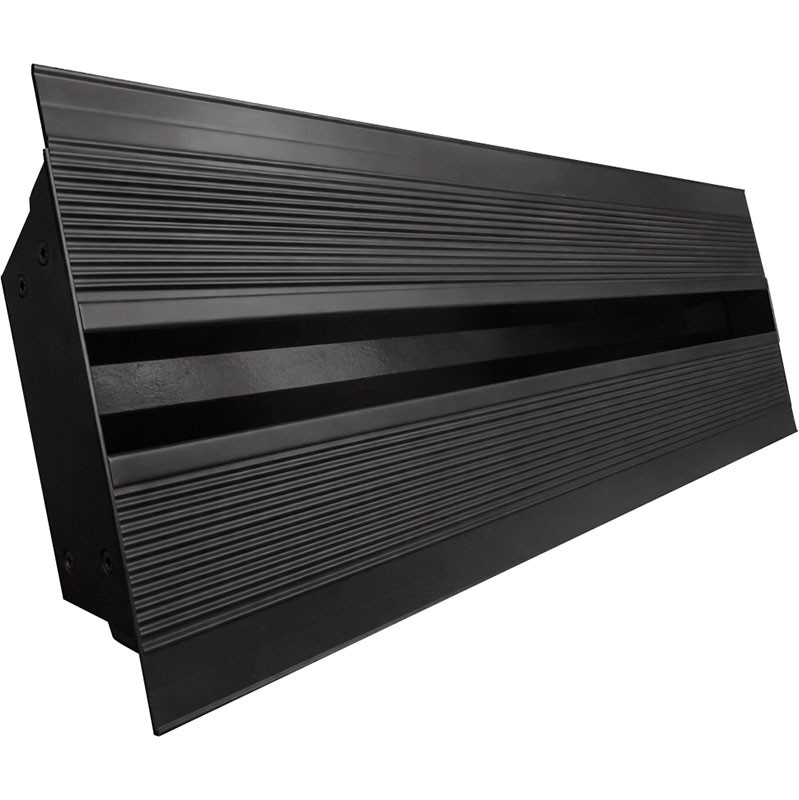

Корпус диффузора G-Look изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001 b и окрашивается в любой цвет по шкале RAL Classic (рекомендованный цвет черный матовый RAL 9005 M)

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер) - КСД или КСР.
⚠ В комплект с решеткой не входит и заказывается отдельно.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД - стандартная камера с круглой врезкой;
• КСД-У - уменьшенная камера с с круглой врезкой;
• КСД-У-О - уменьшенная камера с с овальной врезкой;
• КСД-У-П - уменьшенная камера с с прямоугольной врезкой.

Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения.

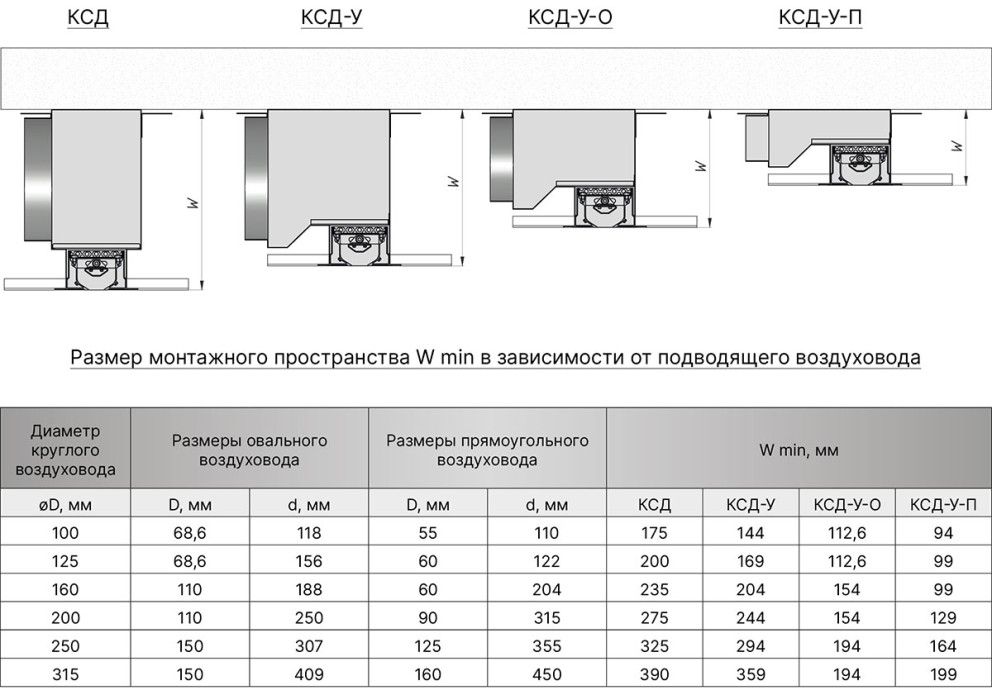

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

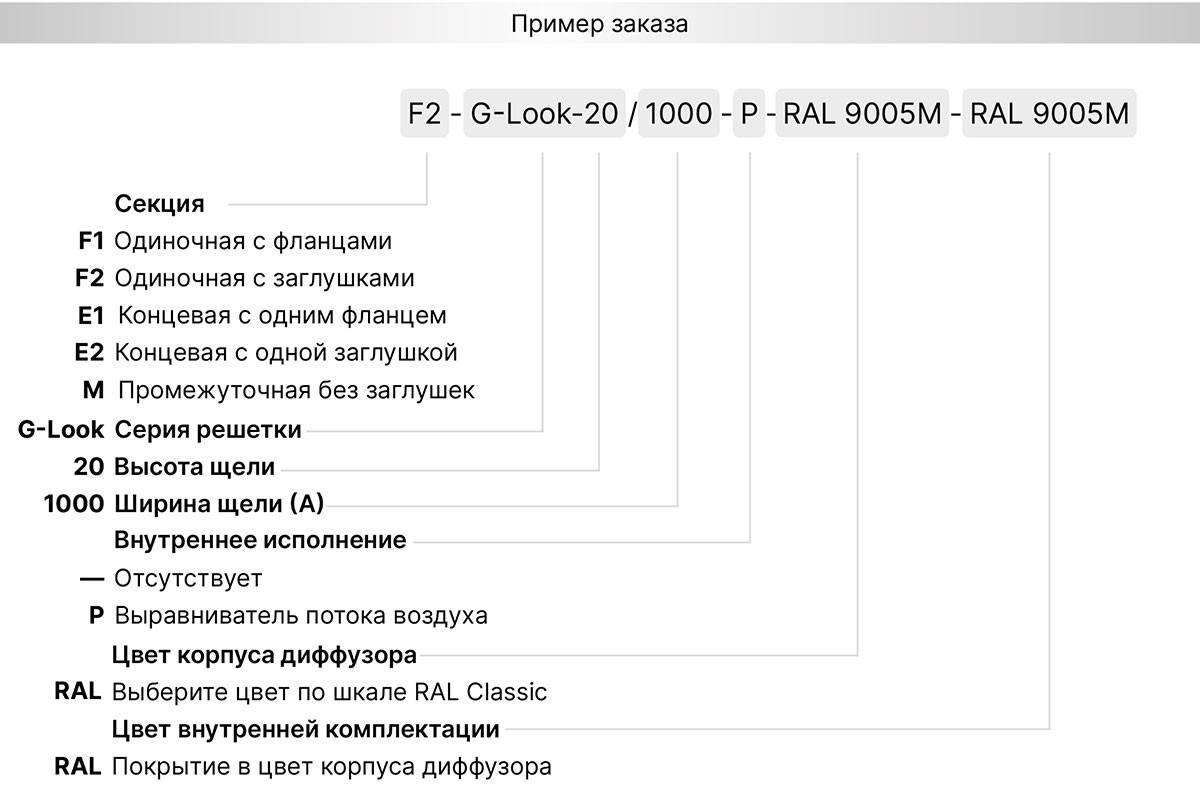

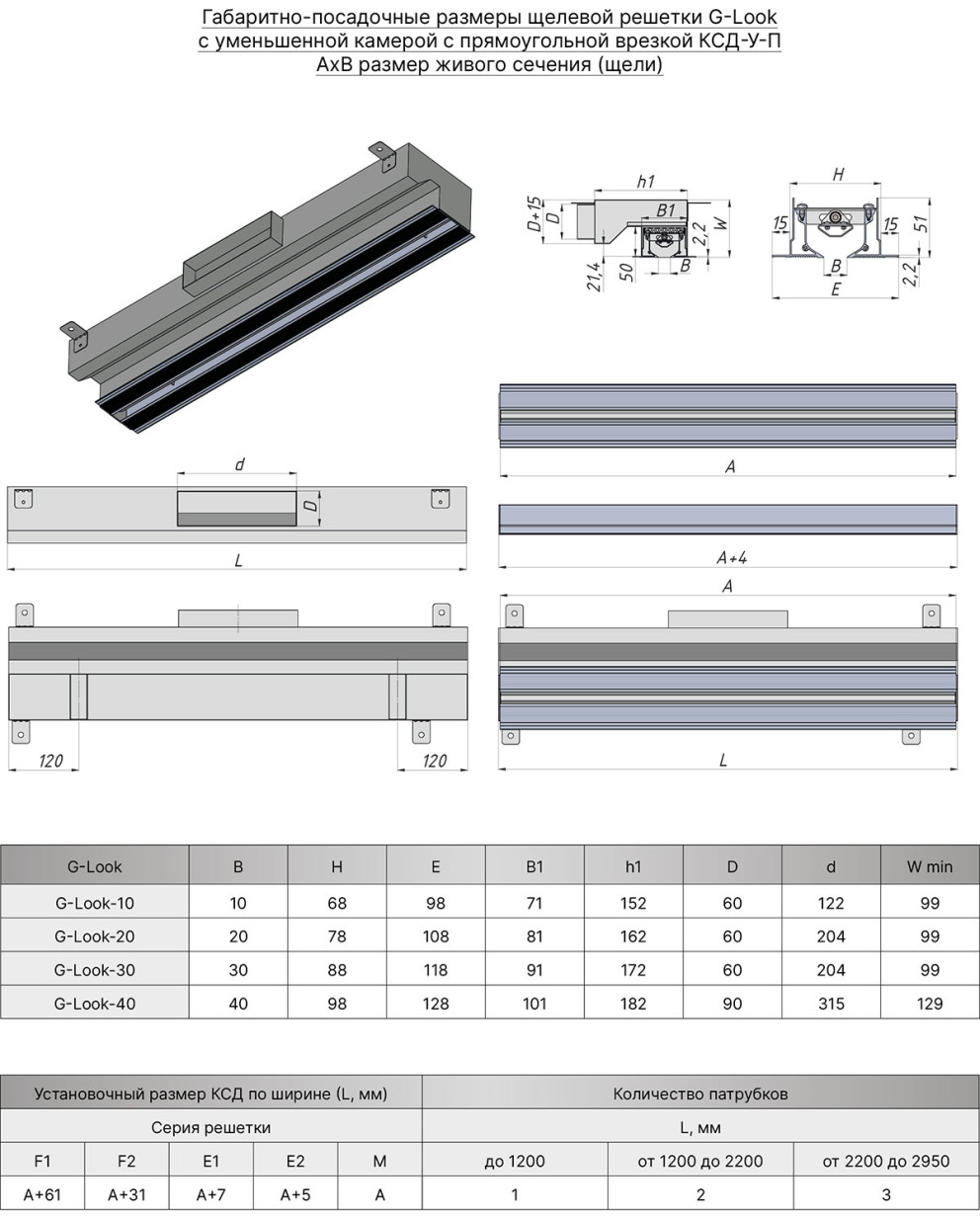

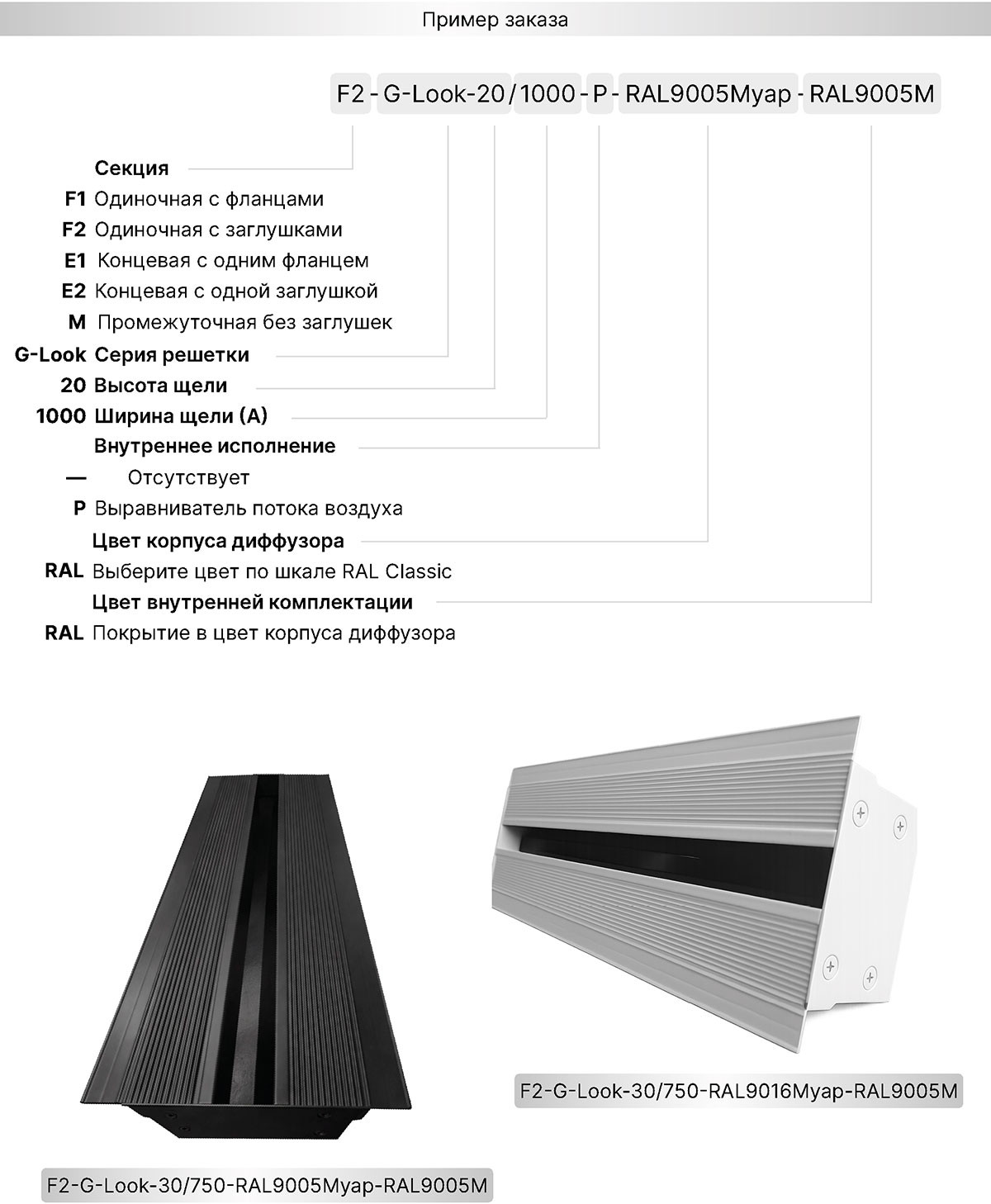

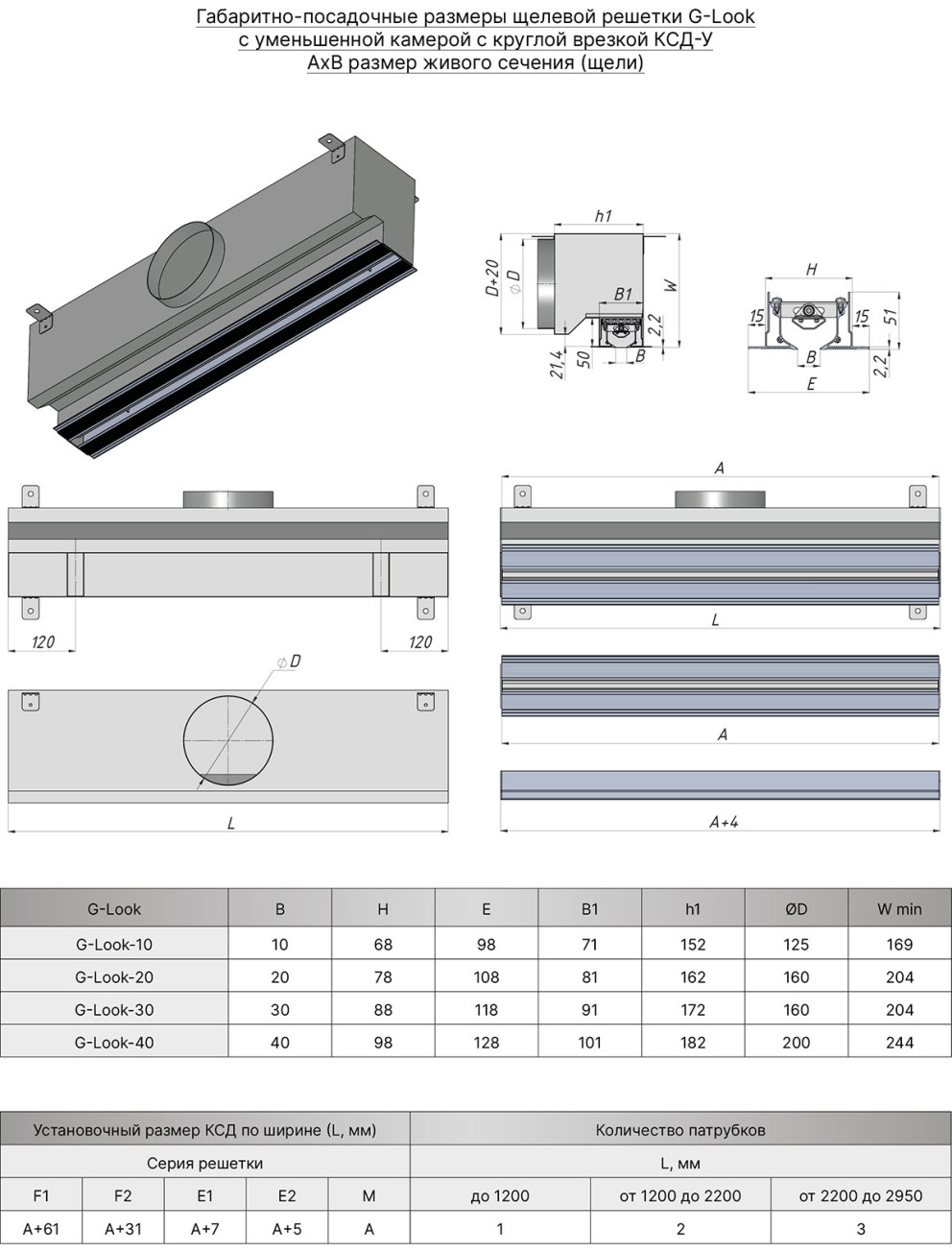

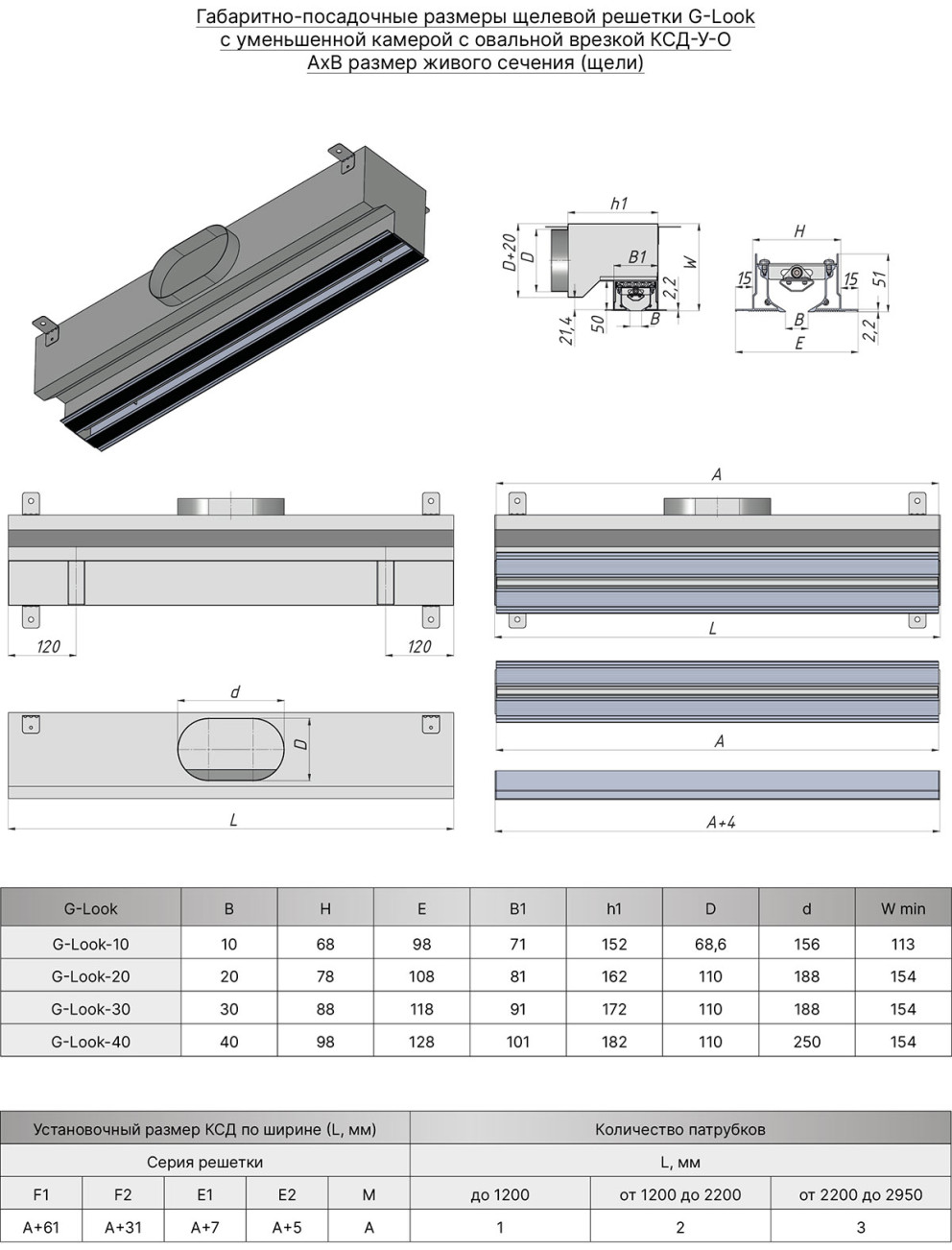

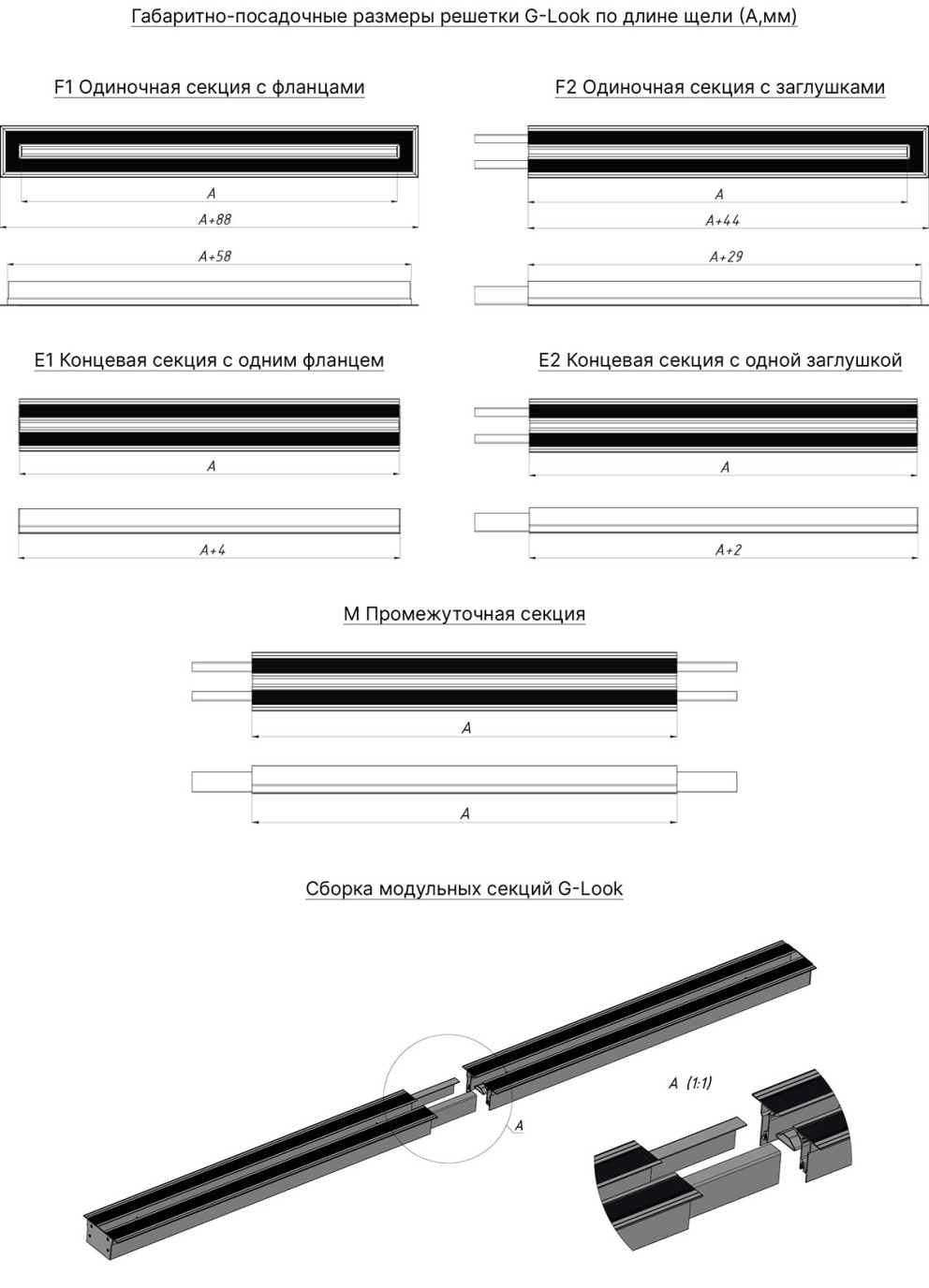

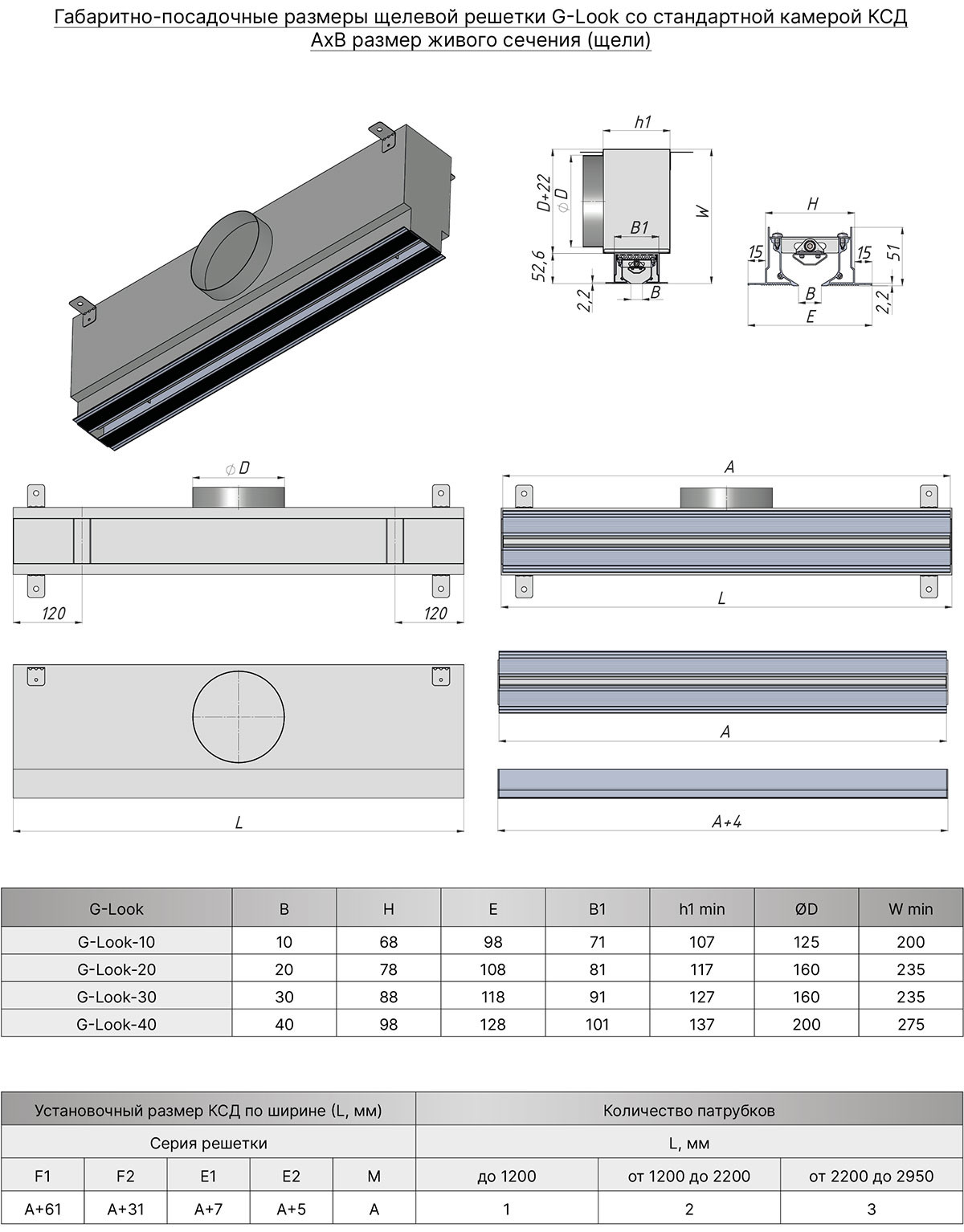

Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге.

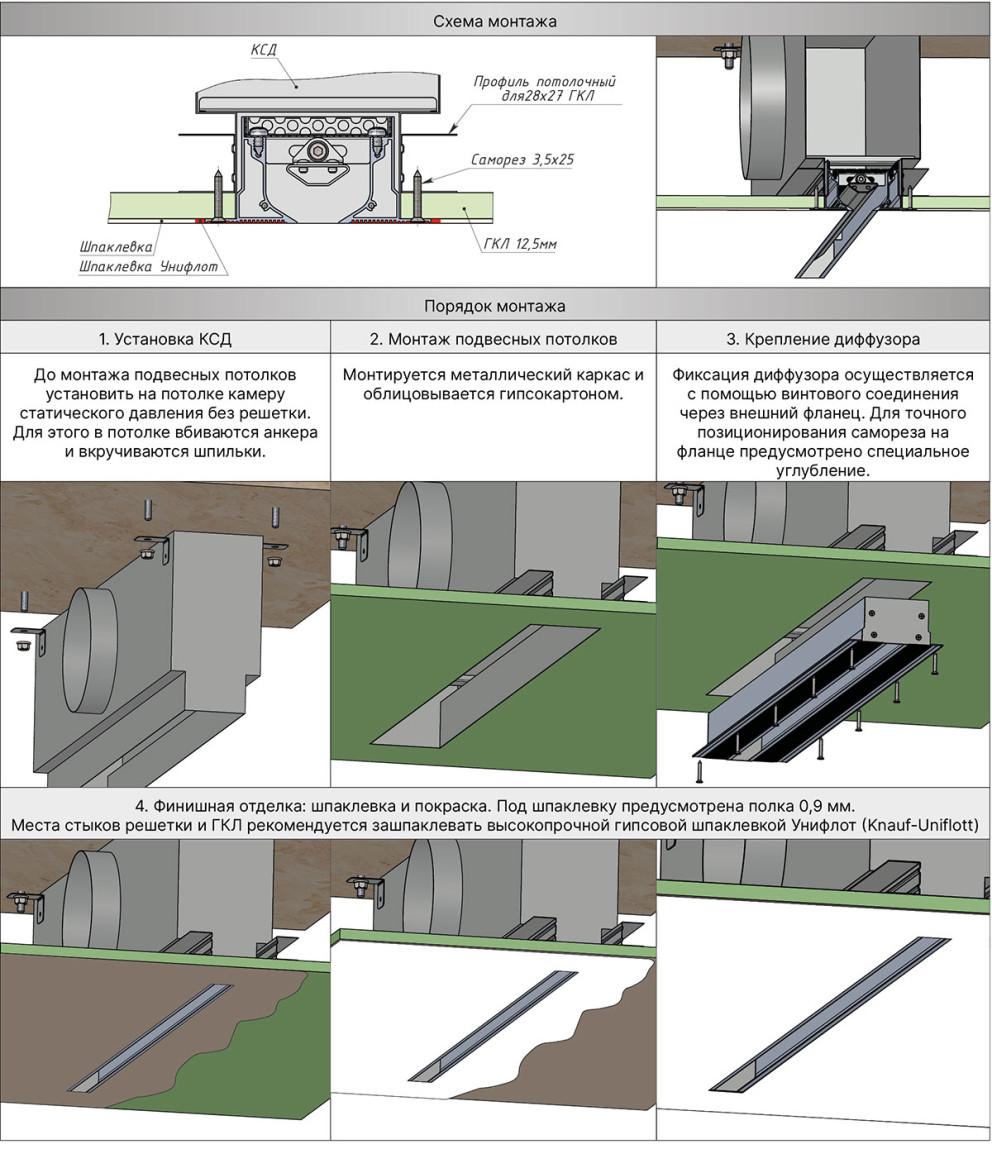

Установка диффузоров выполняется после завершения монтажа КСД и подвесных потолков на металлическом каркасе с облицовкой из гипсокартонных листов (ГКЛ).

В случае монтажа непрерывной конструкции, необходимо устанавливать в места соединения выравнивающие пластины - коннекторы (входят в комплект поставки модульных секций).
