Теневой круглый диффузор LCP

Теневой диффузор LCP (скрытого монтажа под шпаклевку)

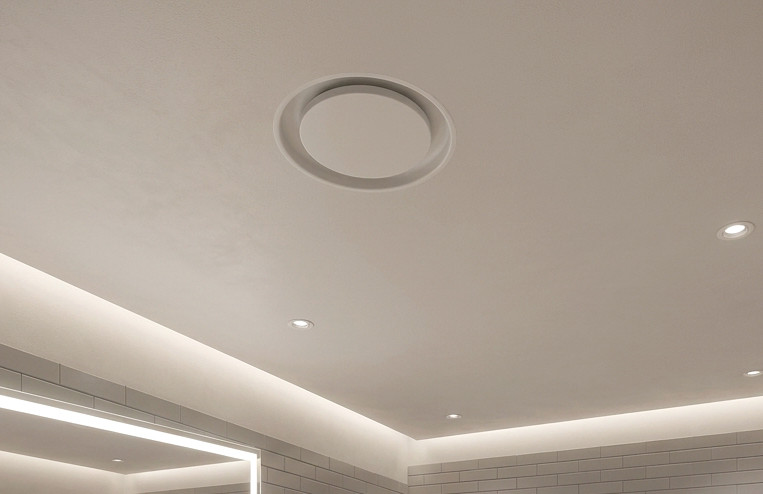

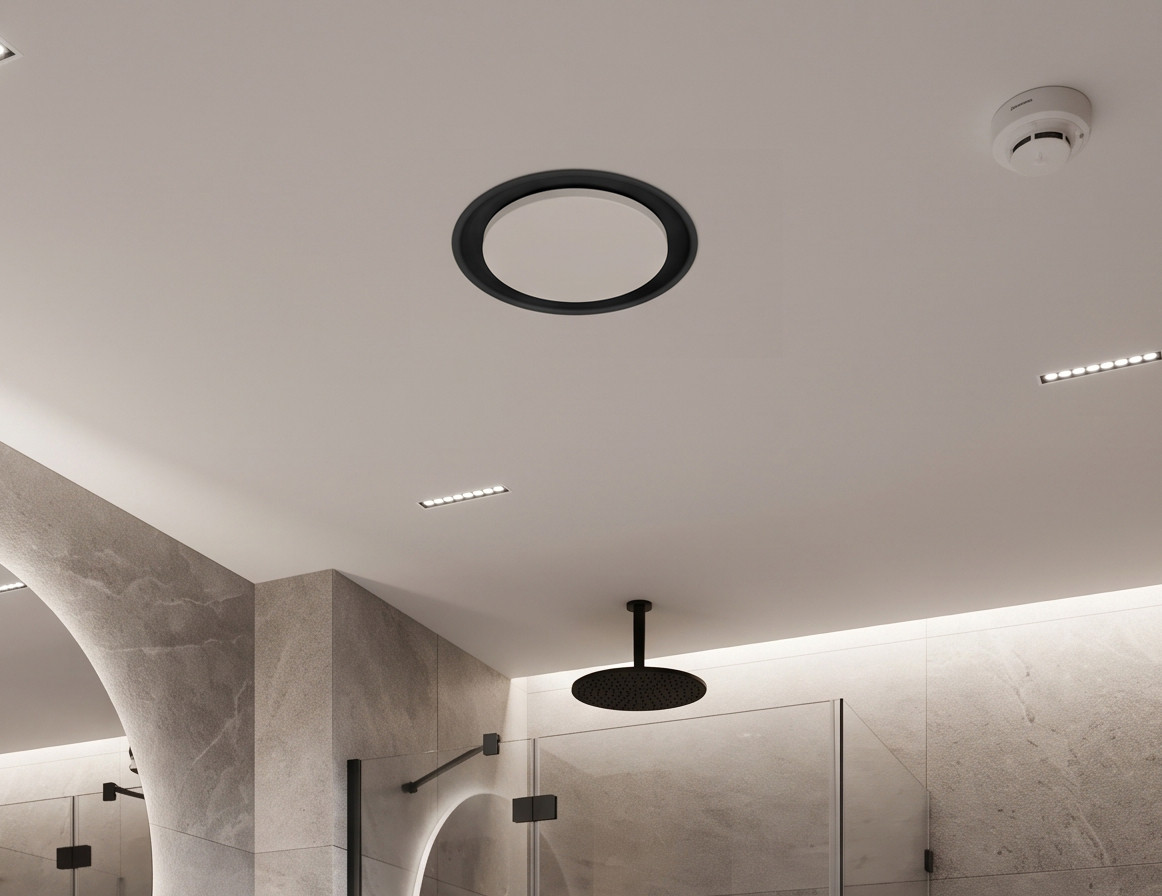

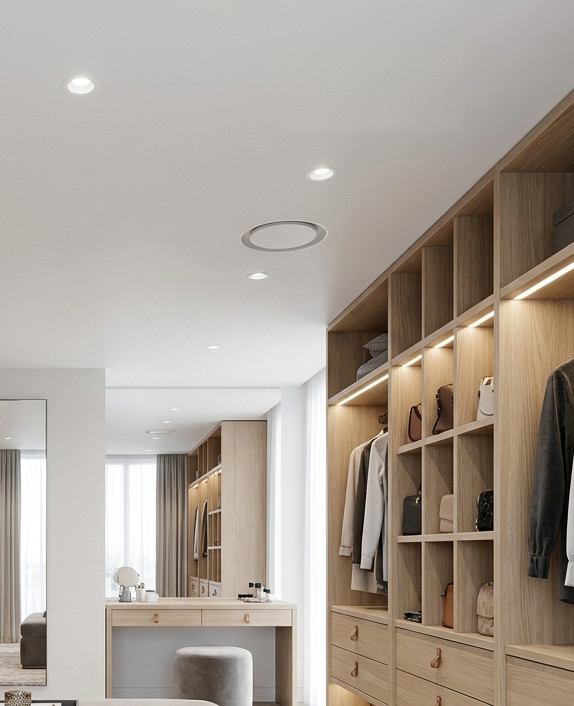

Теневой диффузор LCP – это современное вентиляционное устройство скрытого монтажа, предназначенное для организации притока с вертикальной подачей воздуха и системы удаления. Главная особенность модели – возможность полной интеграции в потолочную поверхность. Благодаря специальной конструкции с фланцем под шпаклевку диффузор становится практически невидимым после финишной отделки, создавая «теневой» зазор, что идеально вписывается в интерьеры минимализм, хай-тек и лофт.

Преимущества

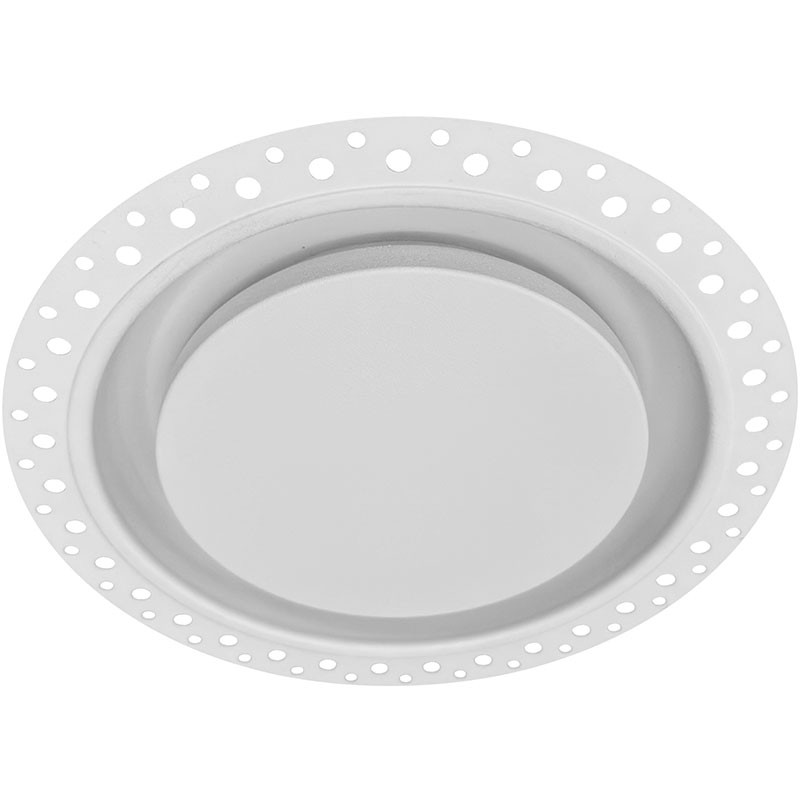

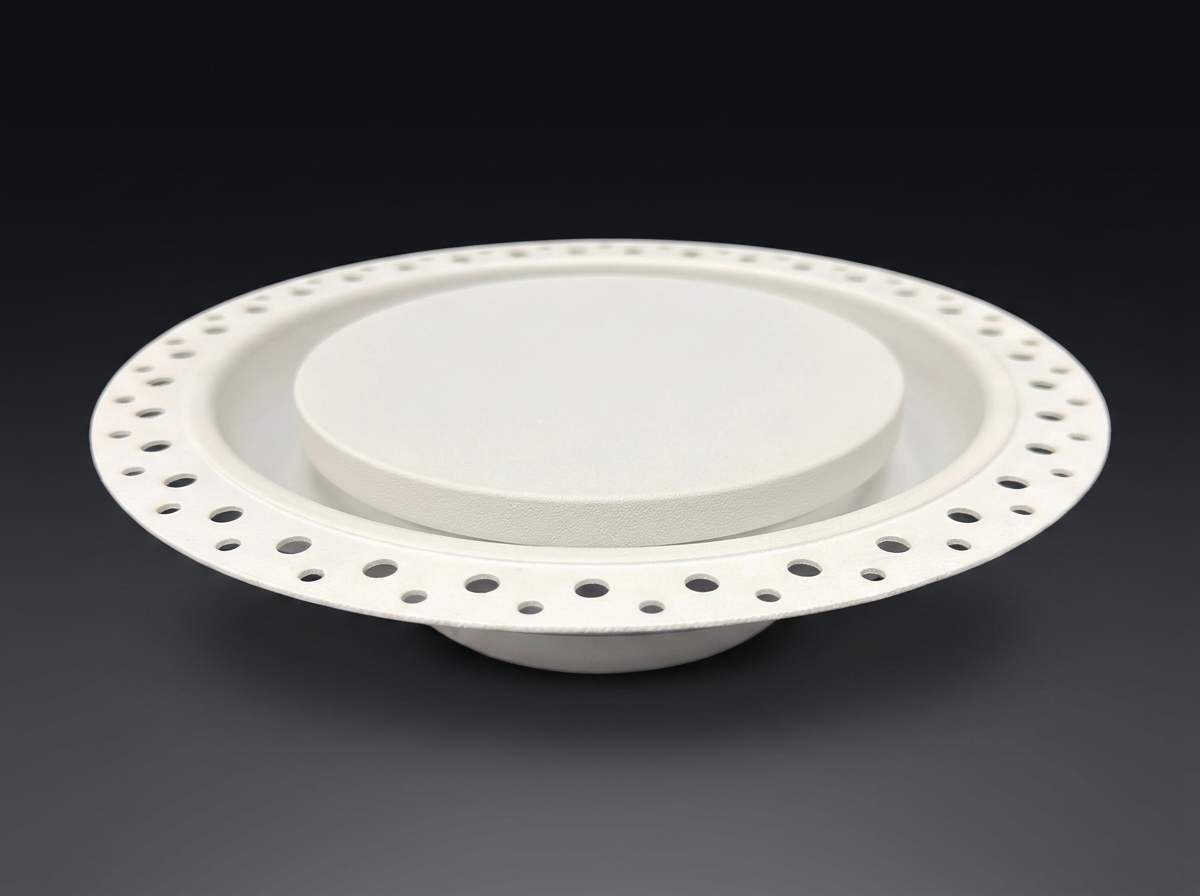

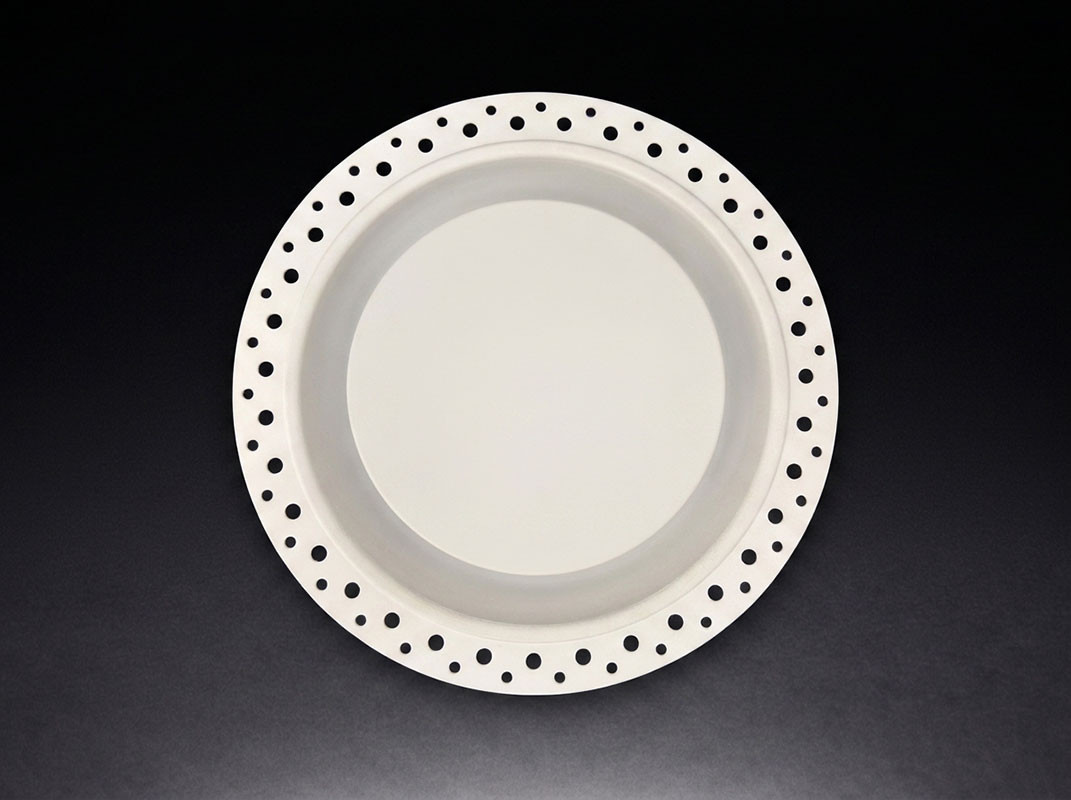

• Скрытый монтаж под шпаклевку: полка шириной 3,2 мм и перфорированный фланец обеспечивают идеальное сцепление со шпаклевочным слоем.
• Эстетика: отсутствие выступающих решеток на поверхности потолка.
• Универсальность: возможность установки как на приток, так и на вытяжку.
• Низкий уровень шума: оптимальная аэродинамика позволяет подбирать производительность под требования по шуму.

Назначение

• Подача и удаление воздуха в помещениях с подвесными потолками.
• Обеспечение равномерного воздухообмена без нарушения целостности дизайна.
• Подходит для офисов, торговых центров, ресторанов и жилых помещений.

Конструкция и материалы

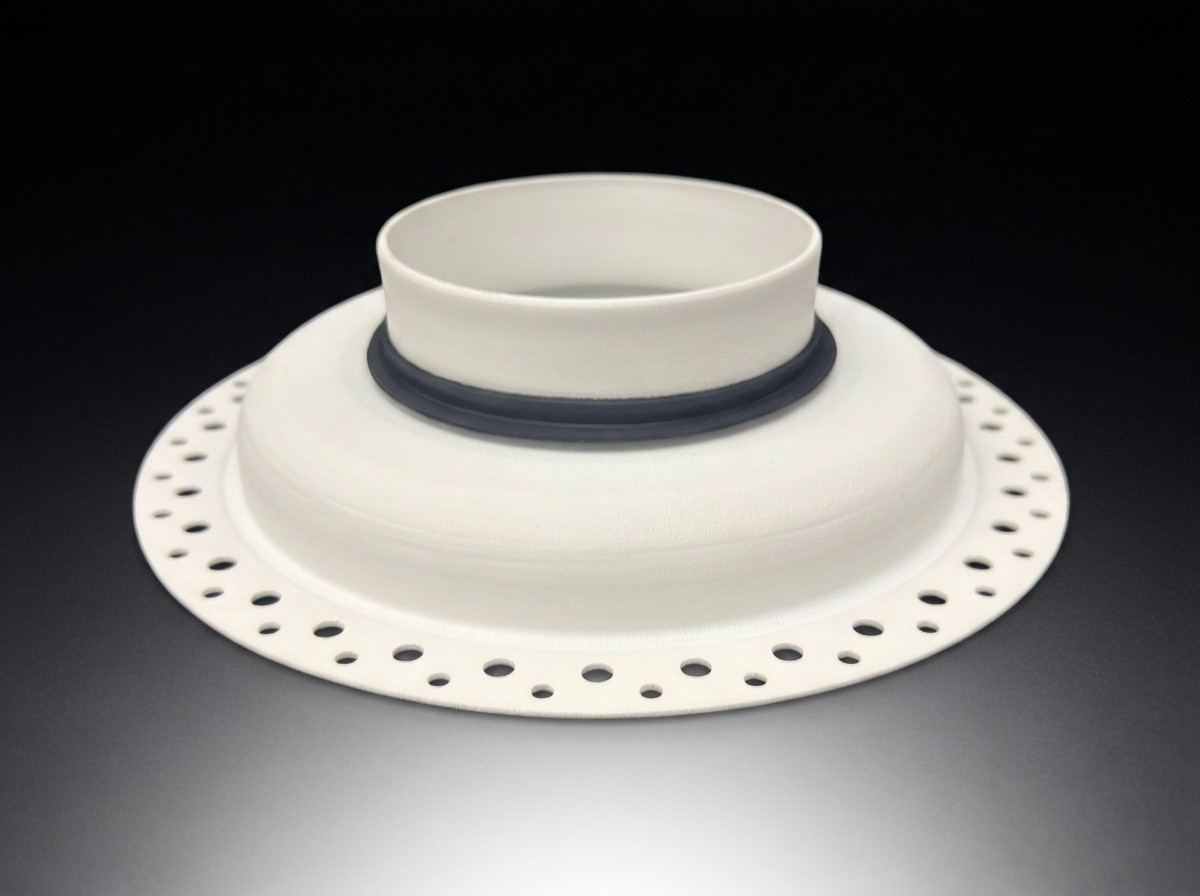

• Корпус: изготовлен из оцинкованного листового металлопроката толщиной 0,9 мм, что гарантирует жесткость и устойчивость к деформации.
• Покрытие: полимерно-порошковое окрашивание, устойчивое к механическим повреждениям и коррозии.
• Цвет: любой оттенок по каталогу RAL Classic (базовый — белый матовый RAL 9016M).

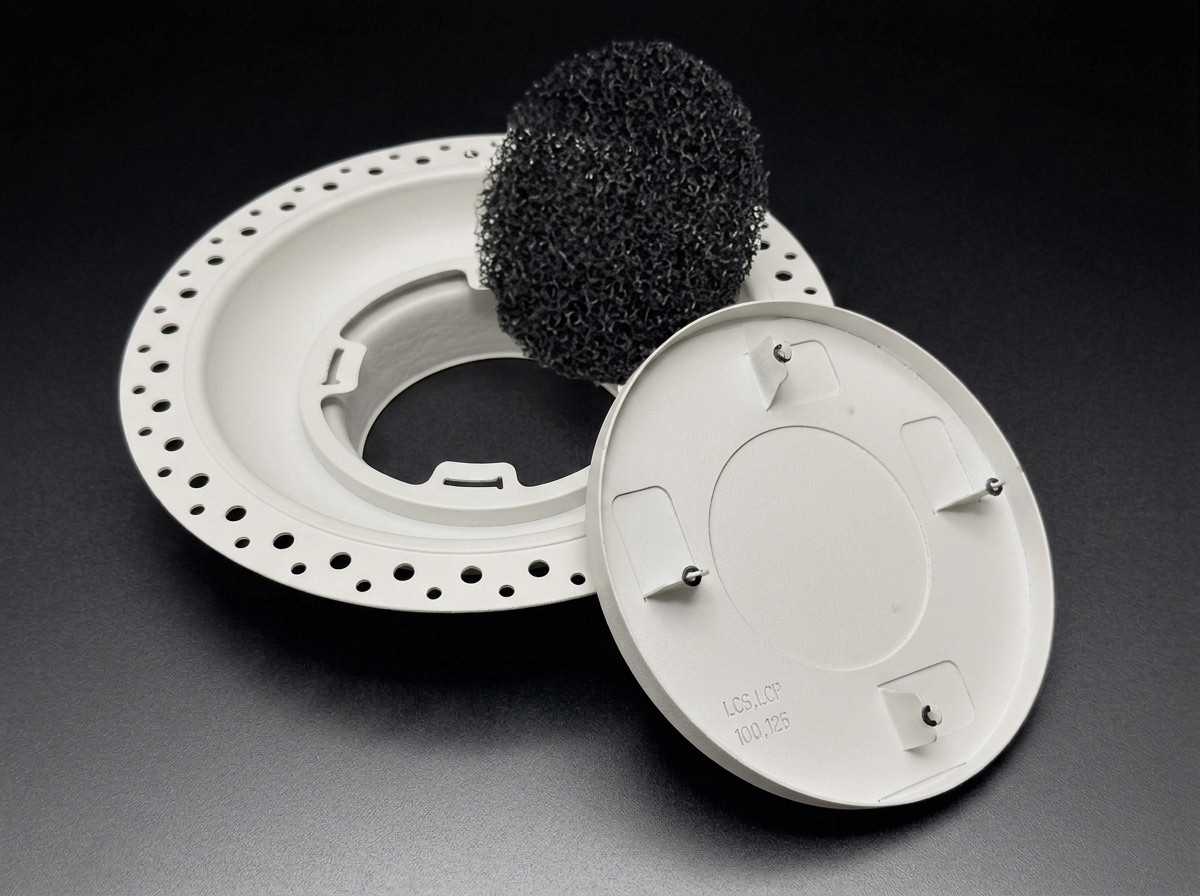

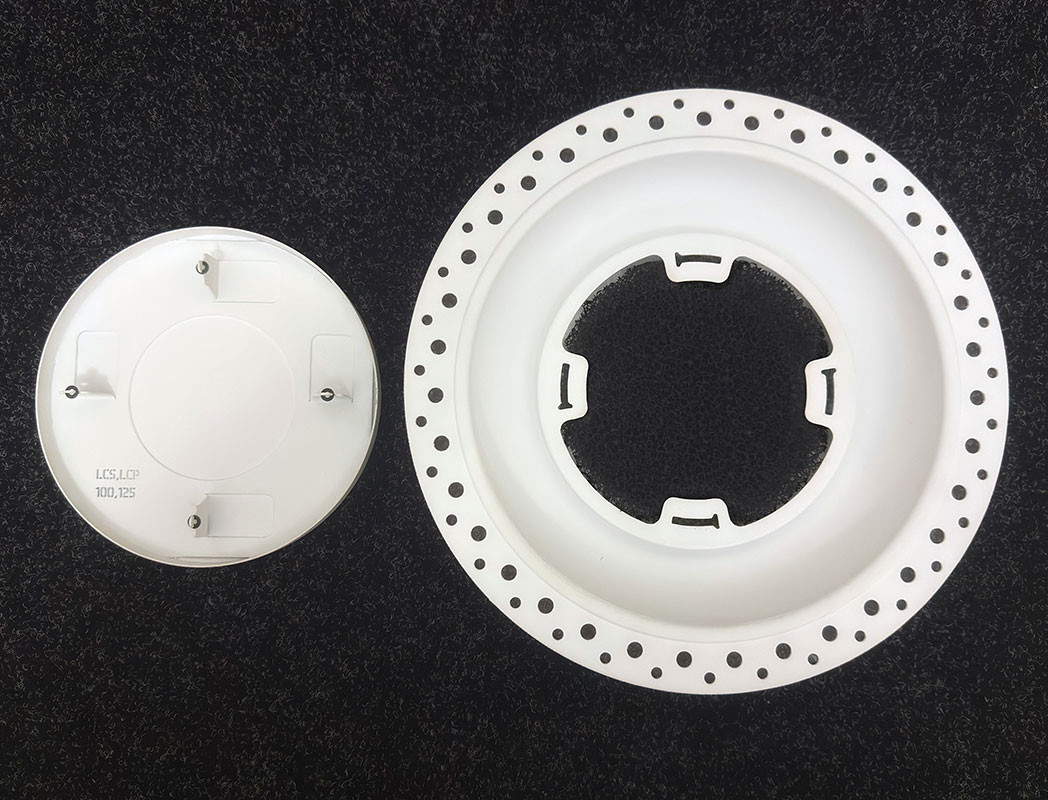

• Лицевая панель: съемная, что упрощает монтаж и сервисное обслуживание.

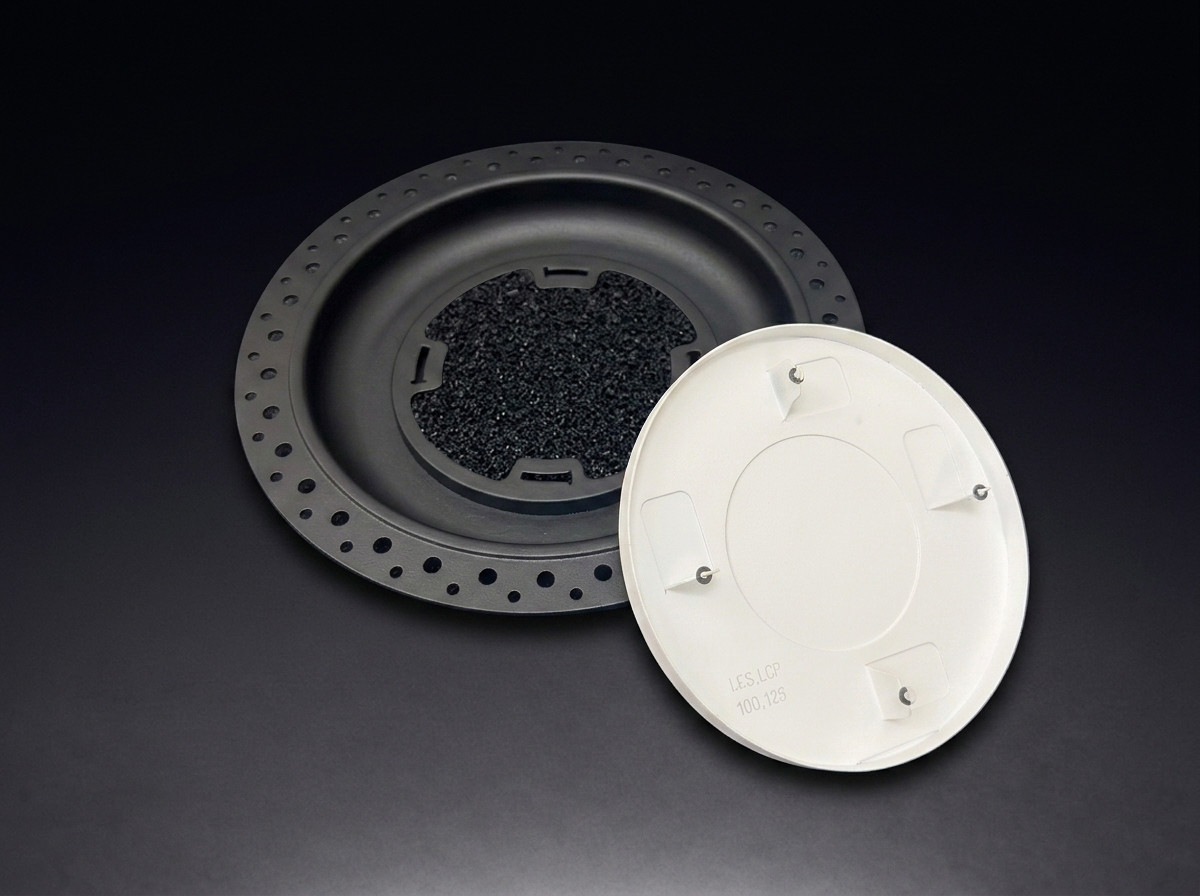

• Дополнительная опция: по умолчанию устанавливается съемный фильтр для очистки приточного воздуха.

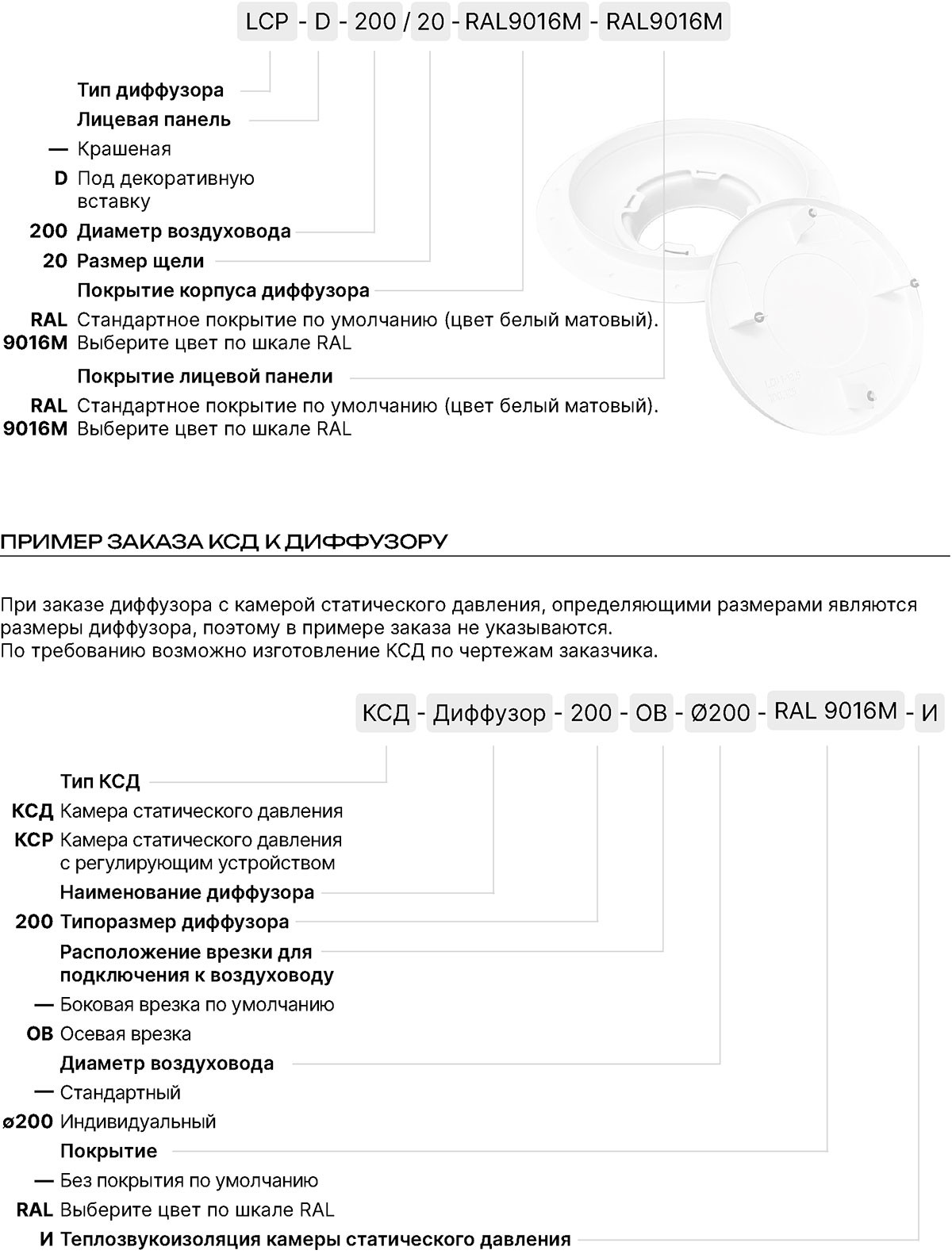

• Камера статического давления (КСД): доступна как дополнительная комплектация с рассекателем для снижения скорости потока и уровня шума.

Размерный ряд

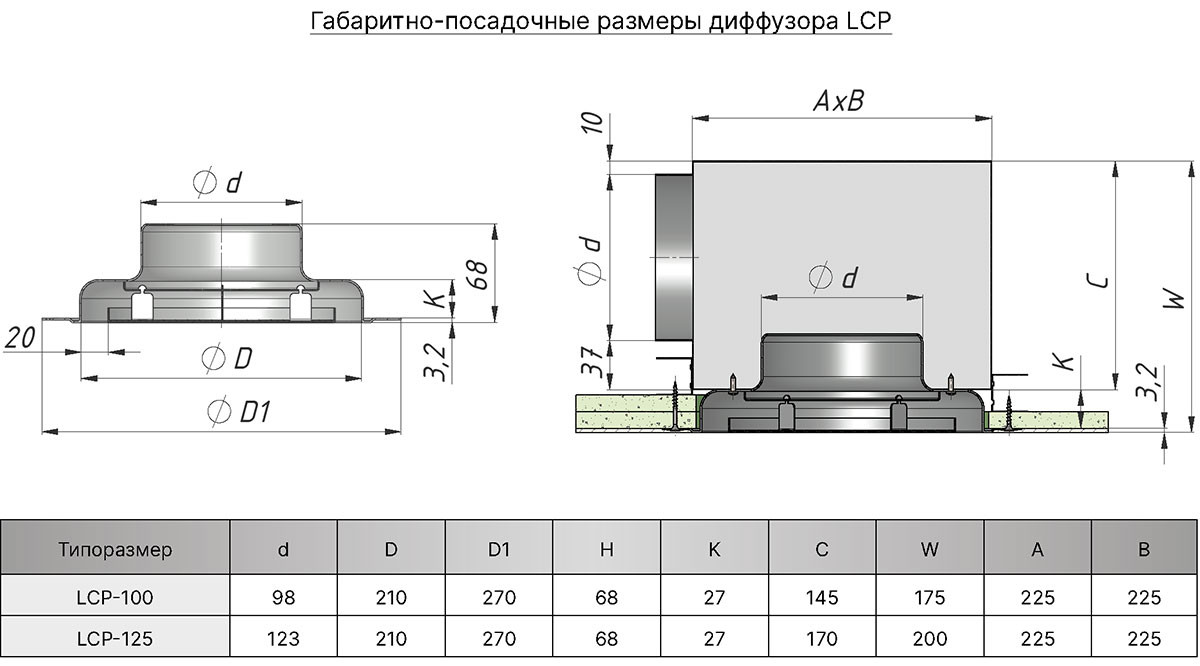

Диаметр присоединительного патрубка (d), мм: 100, 125, 160, 200

МОНТАЖ

Последовательность монтажа диффузора LCP с КСД До монтажа подвесных потолков установить на потолке камеру статического давления. Для этого в потолке вбиваются анкера и вкручиваются шпильки. После монтажа металлического каркаса прикрепить ГКЛ к профилю, оставив проём в КСД для диффузора (U, мм). Снять лицевую панель диффузора и установить корпус с помощью саморезов по металлу к стенкам КСД, утопив патрубок во внутрь КСД. Дополнительно зафиксировать диффузор саморезами через фланец к потолку. Наклеить армирующую ленту и нанести чистовую шпаклевку. Закрепить лицевую панель диффузора к корпусу.

Последовательность монтажа диффузора LCP к воздуховоду Подготовить проем соответствующего размера (U, мм). Подсоединить диффузор к воздуховоду и зафиксировать саморезами через фланец диффузора к потолку. Перед нанесением шпаклевки снять лицевую панель. Наклеить армирующую ленту и нанести чистовую шпаклевку. Закрепить лицевую панель диффузора к корпусу.
